电线电缆规格表示法的含义—

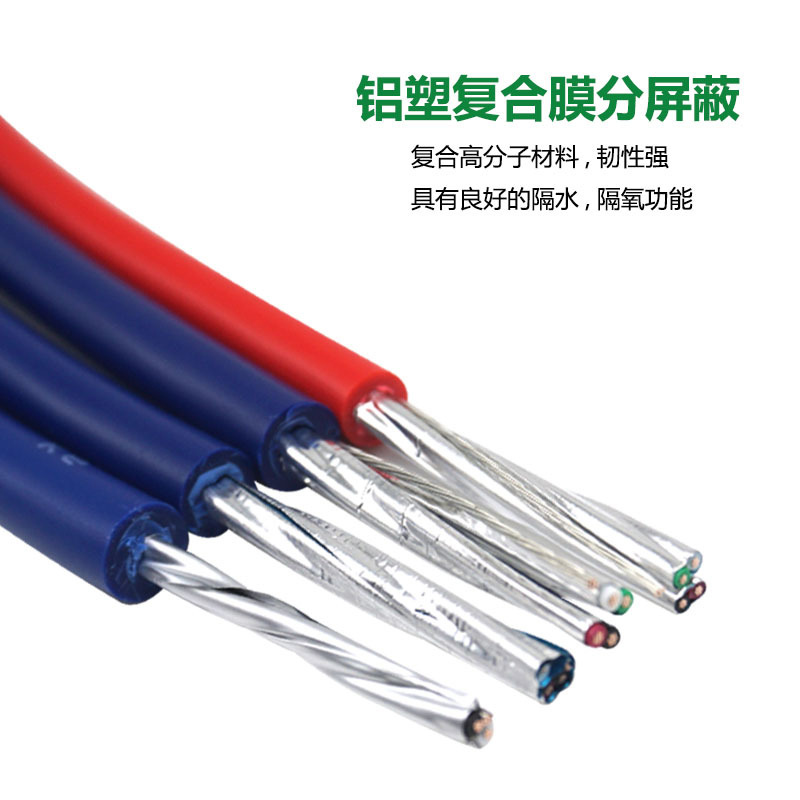

规格表示法的含义: 电线电缆的规格主要通过芯数、标称截面和电压等级来表示。

单芯分支电缆规格表示法:

同一回路中的电缆数量乘以（1乘以标称截面），再加上电压等级。例如：4*(185)+195 0.6/1kV。

多芯绞合型分支电缆规格表示法:

同一回路中的电缆数量乘以标称截面，再加上电压等级。例如：4*85+195 0.6/1kV。

多芯同护套型分支电缆规格表示法:

电缆芯数乘以标称截面，后加“T”表示。例如：4x25-T。

完整型号规格表示法

由于分支电缆包含主干电缆和支线电缆，两者的规格和结构有所不同，因此有两种表示方法：

方法一：

分别表示主干电缆和支线电缆。例如：干线电缆FD-YJV-4*(185)+195 0.6/1kV，表示的是聚氯乙烯绝缘聚氯乙烯护套电力电缆。

电缆的用途和特点——

  1. 用途：适用于固定敷设在交流50HZ，额定电压0.6/1千伏及以下的输配电线路上。

  2. 特点：电缆不仅具有可靠的电气性能，还具备较强的抗化学腐蚀性，耐酸、碱和有机溶剂。不受敷设落差的限制，可以在任何落差甚至垂直的场合敷设。

  3. 工作温度：适用温度范围为0℃~ +70℃。

产品型号、名称及说明

  1. VV、VLV：铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，适用于室内、电缆沟道、管道中敷设，不受机械外力作用。

  2. VV22、VLV22：铜(铝)芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆，适用于直埋地下，能承受机械外力，但不能受大的拉力。

  3. ZR-VV、ZR-VLV：铜(铝)芯聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆，适用于有阻燃要求的场所。

  4. ZR-VV22、ZR-VLV22：铜(铝)芯聚氯乙烯绝缘内钢带铠装阻燃聚氯乙烯护套电力电缆，适用于有阻燃要求的场所。

主要技术特性

  1. 电压试验：成品电缆在室温下，能经受交流50HZ，3.5KV电压试验5分钟不击穿。

  2. 温度限制：电缆长期允许工作温度不超过70℃，敷设时温度应不低于0℃，弯曲半径应不小于电缆外径10倍。

  3. 导电线芯：成品电缆导电线芯的直流50HZ，换算到标称截面1mm²，长度为1m和温度+20℃时，铜芯应不大于0.0184Ω，铝芯应不大于0.031Ω。

  4. 绝缘电阻：成品电缆的绝缘电阻，换算到1m和温度+20℃时应符合下表规定。

聚四氟乙烯绝缘耐高温电力电缆

  1. 用途：适用于额定电压1000V及以下固定敷设和柔软要求的场合。

  2. 特点：绝缘线芯能承受交流50HZ、3000V电压试验5分钟不击穿，绝缘电阻在+20℃时不小于10MQ·km，能在+220℃的环境温度中长期运行，经过低温、浸水、高温、燃烧等各项实验后，其技术和机械性能不变。

(3+1)芯电缆的截面规定

主线芯截面 (mm²) 中性线芯截面 (mm²)
2.5 1.5
4 2.5
6 4
10 6
16 10
25 16
35 25
50 35
70 50
95 70
120 95
150 120

阻燃型电力电缆

  1. 用途：适用于交流额定电压600/1000V及以下的有较高阻燃要求的重力设备照明电路中。

  2. 阻燃性能：氧指数>30，长期工作温度不超过70℃，敷设时温度不低于0℃，弯曲半径不小于电缆外径的10倍。

电缆型号、名称及使用范围

  1. ZR-VV：阻燃型聚氯乙烯绝缘聚氯乙烯护套电力电缆。

  2. ZR-YV：阻燃型聚氯乙烯绝缘聚氯乙烯护套软电力电缆。

  3. ZR-UVR：阻燃型聚乙烯绝缘聚氯乙烯护套电力电缆。

  4. ZR-VV22：阻燃型聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。

  5. ZR-YV22：阻燃型聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。

使用范围：可敷设在室内、电缆沟、管道及较易燃的地方。钢带铠装型电缆能承受较大压力，但不能承受拉力作用。
